串接兩台無線IP分享器？
之前在網路看過 串接的介紹：如何連接兩台IP分享器的文章(串接兩台IP分享器的設定教學)，為何這次又要寫一次相同的文章呢？
其實上一次的文章中，兩部IP分享器連接起來時，在分享器彼此之間，是「上下」兩層不同的關係，也就是連接在各自分享器的兩邊電腦，是沒有辦法互相連接或是傳遞資料的，像是網路印表機、網路上的芳鄰…等等，這種狀況通常適用在外面的租屋處(因為你一定不想要其他房客連上您的電腦吧？)，或是有不需要互相傳遞資料需求的家裡面。
而若您想要讓兩邊無線IP分享器的電腦或是行動裝置都能互相連接呢？例如接在分享器A上的網路印表機，就算我從分享器B連接上去網路，我也能使用分享器A上的印表機，這就是讓兩邊互通的好處。
實例說明：現有的設備
若您有這樣的需求，那就要用我這一篇所要教學的內容來設定，我以一個我自己的例子來做說明，在我家中有二、三樓兩個樓層需要使用網路，二個樓層的設備如下：
二樓(臥房)：
- 中華電信數據機 (Modem)
- 無線IP分享器1 (D-Link DIR-600L)
- 桌上型電腦
- QNAP NAS (TS-269 Pro)
- Sony藍光播放機1(BDP-S480)

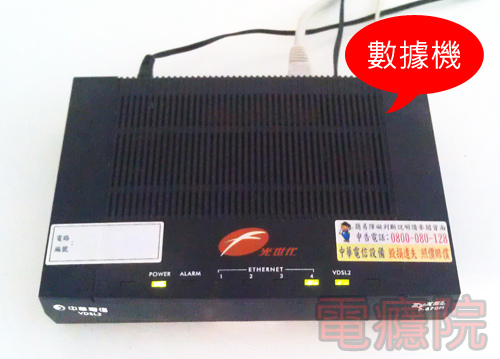

底下是我的中華電信數據機，但其實我是用So-Net的，而這台數據機是沒有天線的，可以看的出來我是沒有用中華電信Wifi的，也就是都要撥號才能上網。
而這台D-Link分享器，是擺在電視後面，這台擺的位置也不是很好，不過這台只提供我房間周遭使用，訊號也已經很足夠了。
其餘的設備都放在電視的下方，包括我的NAS及藍光播放機。
三樓(視聽室)：
- 無線IP分享器2 (D-Link DIR-618)
- Apple TV
- Sony藍光播放機2(BDP-S590)
- Pioneer擴大機(VSX-921-K, 支援AirPlay)
三台設備都疊在一起，由上到下分別是「Apple TV」、「SONY藍光機」及「先鋒環繞擴大機」，而在下層還有一台無線分享器。
這是背後的相片，從後方就可以看到分享器在後頭，其實分享器擺這個位置不是很好，但因為這部分享器，最主要是給這個樓層使用，因此我也沒在管訊號好不好，不過雖然放的位置不好，其實我的房間還是可以收的到這台的訊號，而且還很強。
可移動的設備
- Sony筆記型電腦
- Apple MacBook Air筆記型電腦
- Apple iPad2平板電腦
- hTC智慧型手機(htc incredible s)
底下是我的筆電及平板，但因為我照片都是用手機在拍，所以我的HTC不可思議骨董機就不拿出來亮相了。
兩台分享器連接方式說明(無分享器功能的數據機)
由於現在中華電信的數據機，有些都有Router的功能，也就是有分享器的功能，由於我家裡的數據機，是沒有分享器的功能，因此，我先針對「沒有」Router功能的數據機來做說明，由於這種沒有Router功能的數據機，在使用時要先使用「PPPoE」來先撥號，最後才能連上網際網路。
我先簡單的說明一下，請你先不要先連接這些網路線，必需先設定好無線IP分享器後，才開始接下來的網路線連接工作。
首先一開始時，我會先將PPPoE的撥號，設定在二樓的「無線IP分享器1」上，然後再將「無線IP分享器1 的 LAN 1」及「無線IP分享器2 的LAN 1」連接在一起，接著再將「無線IP分享器2」的DHCP功能給關閉掉，並將分別將二、三樓需要接上網路線的設備，各自接上該樓層的無線IP分享器的LAN接孔。
接著我來做更詳細的說明，首先，先從兩台分享器的設定開始。
在「無線IP分享器1」這台分享器，是整個網路設定中的「核心」角色，因為所有需要上網的設備，都需要透過它來和網際網路溝通，因此，我們的PPPoE撥號連線設定，是要設定在這台分享器上面，所以請先拿出ISP業者發給您的撥號帳號及密碼給拿出來，並登入到「無線IP分享器1」的後台，最後再把PPPoE的撥號給設定進去。
而這台在無線網路的設定，要設定為「Wireless Router」，如下圖：
最後「無線IP分享器1」的IP為「192.168.0.1」，而且DHCP動態分配IP的功能是「打開」的，如下圖所示：
設定好第一台分享器之後，我們接下來要設定「無線IP分享器2」，這台分享器是屬於配角，我們打算將它變成一台純AP(存取點)，因此在設定時，需在分享器的後台，將該分享器設為「Access Point (AP)」，如下圖所示：
並且將分享器的IP位址，設定為「192.168.0.2」，如下圖：
若是您的分享器沒有這個選項可以設定，也可以在設定好IP位址「192.168.0.2」之後，再把這台分享器的DHCP給「關閉」掉。
另外請將這兩台無線IP分享器的SSID，分別設成不一樣的兩個名稱。(雖然有時我們可以用WDS，將這兩台連接在一起，但因為WDS並不是每台分享器都有支援，因此就我們先不這麼做。)
最後我再說明，每台設備之間網路線的連接方式。
二樓(臥房)：
- 數據機 => 無線IP分享器1 (Internet端或稱WAN端)
- 無線IP分享器1(Internet) => 數據機
- 無線IP分享器1(LAN 1) => 無線IP分享器2(LAN 1)
- 無線IP分享器1(LAN 2) => 桌上型電腦
- 無線IP分享器1(LAN 3) => QNAP NAS
- 無線IP分享器1(LAN 4) => Sony藍光播放機1
三樓(視聽室)：
- 無線IP分享器2(Internet) => (空)
- 無線IP分享器2(LAN 1) => 無線IP分享器1(LAN 1)
- 無線IP分享器2(LAN 2) => Apple TV
- 無線IP分享器2(LAN 3) => Sony藍光播放機2
- 無線IP分享器2(LAN 4) => Pioneer擴大機
最主要的兩台無線IP分享器，我是用一條有線的網路連接在一起，因為我視聽室有使用Apple TV，所以在看Apple TV上的電影時，都是即時從網際網路上下載電影，如果二、三樓之間是用無線的方式來銜接，我怕會有Lag的情況。
整個軟、硬體的連接就如上所述，這樣我所有的設備，無論是有線的設備，還是無線的行動裝置，就都可以在同一個網段，舉例來說，無論我的筆電連接的Wifi訊號是二樓或是三樓的訊號，我都可以連接到每一個設備，無論是二樓的NAS，或是三樓的Pioneer擴大機。
若我的數據機是有分享器功能無線的呢？
在前段，我們曾提到，其實現在中華電信開始安裝的數據機，都會希望使用他們有無線Router功能的數據機，因為申裝的客戶，不需要再另外買無線分享器，就可以使用無線Wifi，因此，有不少人都會接受中華電信的建議。
若假設我的是有Router功能的數據機，那我在二樓的無線IP分享器就可以不需要了，因此，我的設備就省略一些設備後，以如下所述：
二樓(臥房)：
- 中華電信數據機 (Modem)
- 其餘省略
三樓(視聽室)：
- 無線IP分享器2
- 其餘省略
而在數據機及分享器的設定上，由於我們「基本上」是無法設定中華電信的數據機，但其實該設定的，中華電信的人員也都已經設定好了，而在這我假設，中華電信數據機的IP為「192.168.0.1」。
而「無線IP分享器2」的設定，和上一段的設定一樣，直接將無線IP分享器設為「AP存取點模式」，並且將IP設為「192.168.0.2」即可。
而網路線的連接方式，如下：
二樓(臥房)：
- 數據機(LAN 1) => 無線IP分享器2(LAN 1)
- 數據機(LAN 2~4) => 其它設備
三樓(視聽室)：
- 無線IP分享器2(Internet) => (空)
- 無線IP分享器2(LAN 1) => 數據機(LAN 1)
- 無線IP分享器2(LAN 2~4) => 其它設備
而最主要的二樓數據機和三樓的無線分享器，是由一條網路線連接在一起的。
